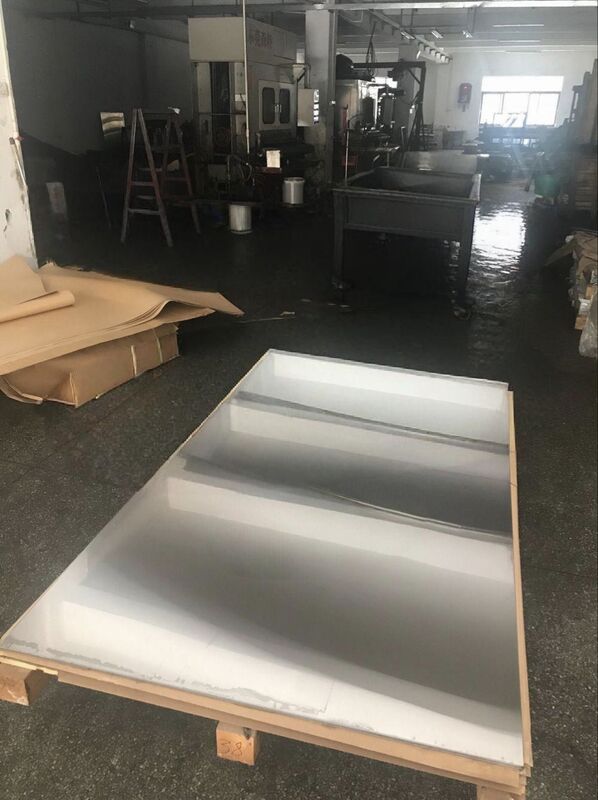

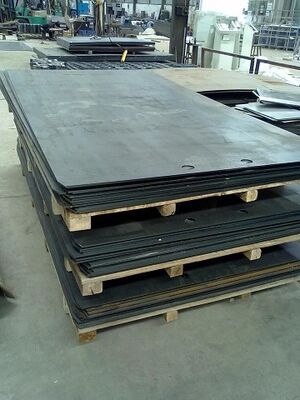

2.0mm PCB & CCL SUS301H Υπεραπλανή πλάκα τύπου για πλάκες PCB ή CCL
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | MK |
| Αριθμό μοντέλου: | MKSP-S630T |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 50 τεμ |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Δυνατή συσκευασία από στερεόπλαστο με κατάλληλο μαλακό προστατευτικό υλικό στο εσωτερικό, κατάλληλη |
| Χρόνος παράδοσης: | 10-20 εργάσιμες |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union |
| Δυνατότητα προσφοράς: | 10000 τετραγωνικά μέτρα το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Πρώτη ύλη: | Premium εισαγόμενο ανοξείδωτο ατσάλι SUS301H | Τυπικό πάχος: | Εξαιρετικά λεπτό προσαρμοσμένο μετρητή 0,5 mm / 1,0 mm / 1,2 mm |
|---|---|---|---|
| Εφαρμογή: | Επαγγελματική πλάκα στήριξης πλαστικοποίησης για πλακέτες τυπωμένων κυκλωμάτων PCB και ελάσματα με ε | Τυπικά μεγέθη (L*W mm): | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1285*750, 1280*1120 mm κ.λπ. |
| Όνομα προϊόντος: | Πλάκα πρέσας εξαιρετικά λεπτής πλαστικοποίησης PCB & CCL SUS301H | Ανοχή μεγέθους L/W: | ± 1mm |
| Επισημαίνω: | 20,0 mm πλάκα πίεσης πλάκας PCB,Υπερ- λεπτή πλάκα CCL SUS301H |
||
Περιγραφή προϊόντων
Επισκόπηση του προϊόντος
Το MKSP-S301 υπεραπλής πλάκας τύπου είναι κατασκευασμένο από υψηλής ποιότητας εισαγόμενα γερμανικά και ιαπωνικά υλικά από ανοξείδωτο χάλυβα SUS301H.αξιόπιστες επιδόσεις στιγματισμού, αυτή η οικονομικά αποδοτική λύση είναι βελτιστοποιημένη για τις διαδικασίες στρωματοποίησης της μαζικής παραγωγής PCB και CCL.
Ο εξαιρετικά λεπτός δομικός σχεδιασμός επιτρέπει περισσότερες στρώσεις στοιβάσεως κατά τη διάρκεια κάθε κύκλου στρωματοποίησης, αυξάνοντας σημαντικά την απόδοση παραγωγής.Μειώνει τις διαφορές θερμοκρασίας μεταξύ των στρωμάτων στο εσωτερικό του λαμιντήρα, σταθεροποιεί τη θερμική επέκταση και συστολή του πίνακα και εξαλείφει τα ελαττώματα ρυτίδωσης της πλάκας χαλκού που προκαλούνται από την άνιση αγωγιμότητα της θερμότητας.
Το προϊόν αυτό είναι καθολικά συμβατό με όλες τις συνήθεις μηχανές πλύσης πλακών από χάλυβα με στρώση και προσφέρει υψηλή προσαρμοστικότητα σε διάφορα σενάρια παραγωγής.
Τυπικά μεγέθη
Πλάκα τύπου πώλησης με πλάκες PCB (L × W, mm)
1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1295×787, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
Πλάκα πίεσης στρώσης CCL (L × W, mm)
1910×1270, 2210×1270, 2220×1270
Πρωταθλήματα SUS301H Υπερ- λεπτή Πλάκα Τύπου. Υψηλή παραγωγικότητα, σταθερή επιφάνεια, λύση κατά των ρυτίδων για PCB & CCL κατασκευή
Κεντρικά πλεονεκτήματα του προϊόντος
- Πρωτοϋλικά:Πρωταθλή εισαγόμενος ανοξείδωτος χάλυβας SUS301H (Γερμανική/Ιαπωνική πρώτη ύλη) με υψηλή ακαμψία και αντοχή
- Τυπικό πάχος:0.5mm / 1.0mm / 1.2mm εξαιρετικά λεπτό προσαρμοσμένο μετρητή
- Βελτιστοποίηση της παραγωγής:Υποστηρίζει περισσότερα στρώματα στοιβάσεως με στιγματισμό για την αποτελεσματική βελτίωση της παραγωγικής ικανότητας. Μειώνει τη διαχωριστική θερμοκρασία μεταξύ των στρωμάτων για τη σταθεροποίηση της ανοχής μεγέθους της πλακέτας
- Θερμική απόδοση:Εξαιρετική θερμική αγωγιμότητα και σταθερός συντελεστής θερμικής διαστολής, που λύνει πλήρως τα προβλήματα ρυτίδων στην πλάκα χαλκού
- Συμβατότητα εξοπλισμού:Πλήρως προσαρμόσιμα σε όλα τα είδη πλυντηρίων πλακών από χάλυβα βιομηχανικής στρώσης
- Σενάρια εφαρμογής:Επαγγελματική πλάκα υποστήριξης για πλάκες PCB και επικαλυμμένα με χαλκό CCL
- Απόδοση κόστους:Αξιόπιστη βιομηχανική ποιότητα με ανταγωνιστικές τιμές και χαμηλότερο συνολικό κόστος παραγωγής
Παραμέτρους απόδοσης
| Παράμετρος | SUS630T Πλάκα μαζικής πλάκας | SUS630T Πλάκα με πιν-λαμ |
|---|---|---|
| Δάχος | 10,0-2,0 mm | 10,0-2,0 mm |
| Διάμετρο | ≤1300 | ≤1300 |
| Διάρκεια | ≤ 2410 | ≤ 2410 |
| Ανεπάρκεια πάχους | ±0.10 | ±0.10 |
| Ακατέργαστη επιφάνεια (μμ) | Ra≤0,15 Rz≤1.5 | Ra≤0,15 Rz≤1.5 |
| Ανεπάρκεια τοποθέτησης τρύπας προς τρύπα | - Δεν ξέρω. | +/- 0.10 |
| Τυποποιημένη ανοχή διαχωριστικών σημείων | - Δεν ξέρω. | +0,10/-0 mm |
| Στον βαθμό στροφής | ≤3mm/M | ≤3mm/M |
| Ανοχή μεγέθους L/W | ±1 mm | ±1 mm |
| Δυνατότητα απόδοσης | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 |
| Δυνατότητα τράβηξης | ≥1400 N/mm2 | ≥1400 N/mm2 |
| Επέκταση | ≥ 5% | ≥ 5% |
| Σκληρότητα HRC | 50HRC±2 | 50HRC±2 |
| Θερμοκρασία εργασίας | ≤ 400°C | ≤ 400°C |
| Παράλληλος | ≤0.03 | ≤0.03 |
| Διαγώνια απόκλιση | 1-2 mm | 1-2 mm |
| Θερμική αγωγιμότητα | ≥ 18W/MK σε θερμοκρασία 300°C | ≥ 18W/MK σε θερμοκρασία 300°C |
| Μέσος συντελεστής θερμικής διαστολής (10-6°C) | 10 ~ 12 | 10 ~ 12 |
