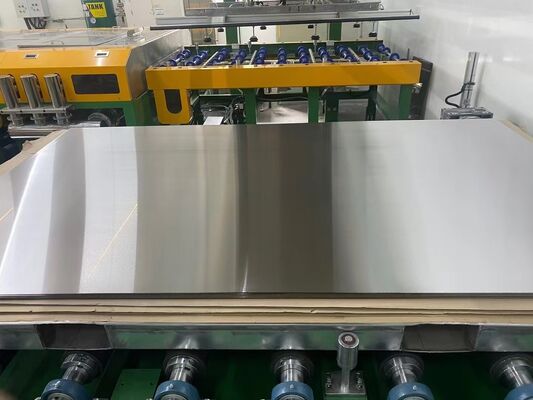

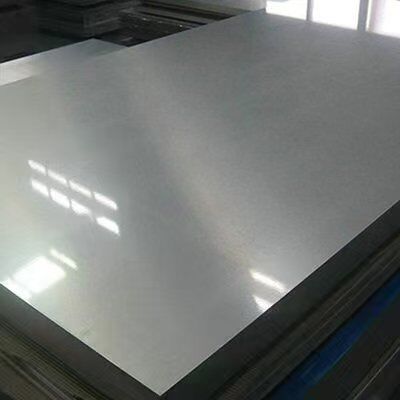

Τήχη από χάλυβα κολλαροποίησης CCL Γιαπωνέζικη υψηλής ακρίβειας πλάκα χάλυβα κράματος NAS για καυτή συμπίεση χαλκού επικαλυμμένου λαμινισμένου
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | MK |
| Αριθμό μοντέλου: | MKSP-CCL-400 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 50 τεμ |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Δυνατή συσκευασία από στερεόπλαστο με κατάλληλο μαλακό προστατευτικό υλικό στο εσωτερικό, κατάλληλη |
| Χρόνος παράδοσης: | 10-20 εργάσιμες |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union |
| Δυνατότητα προσφοράς: | 10000 τετραγωνικά μέτρα το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Κύριος βαθμός χάλυβα: | Ιαπωνικό NAS630 (κατά προτίμηση), NAS301 | Συμβατικό πάχος: | 1,5 mm / 1,6 mm / 1,8 mm / 2,0 mm |
|---|---|---|---|
| Διάρκεια ζωής: | 8–10 χρόνια μακροχρόνιας επαναχρησιμοποιήσιμης υπηρεσίας | Τυπικά μεγέθη (L*W mm): | 2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787 κ.λπ. |
| Όνομα προϊόντος: | Πλάκα από χάλυβα πλαστικοποίησης CCL | Εύρος πάχους: | 1,0–2,5 mm |
| Επισημαίνω: | Ιαπωνική πλάκα χάλυβα από κράμα NAS υψηλής ακρίβειας,Πλάκα από χάλυβα με στρώση CCL για ζεστή πίεση,Πλάκα από χαλκό |
||
Περιγραφή προϊόντων
CCL Lamination Steel Plate - Ιαπωνικό κράμα χάλυβα υψηλής ακρίβειας NAS
Πλάκα από χάλυβα υψηλής ποιότητας που έχει σχεδιαστεί ειδικά για την παραγωγή θερμής συμπίεσης Laminate με επένδυση χαλκού (CCL), με εξαιρετική ακρίβεια και ανθεκτικότητα.
Επισκόπηση προϊόντος
Το MKSP-CCL-400 είναι μια ώριμη, υψηλής ακρίβειας χαλύβδινη πλάκα πλαστικοποίησης που έχει σχεδιαστεί αποκλειστικά για την παραγωγή θερμής συμπίεσης Laminate με επένδυση χαλκού (CCL). Με πολυετή εξειδίκευση στα βοηθητικά υλικά πλαστικοποίησης CCL και PCB, παρέχουμε χαλύβδινες πλάκες πλαστικοποίησης υψηλής ποιότητας που ικανοποιούν πλήρως τις αυστηρές απαιτήσεις συμπίεσης υψηλής θερμοκρασίας των πλακών CCL μεγάλου μεγέθους.
Αυτή η σειρά υιοθετεί εισαγόμενες ιαπωνικές μεταλλουργικές πρώτες ύλες NAS, κυρίως NAS630 και NAS301 υψηλού συντελεστή διαστολής χάλυβα σκλήρυνσης καθίζησης. Υποστηριζόμενη από προηγμένη θερμική επεξεργασία και τεχνολογία λείανσης ακριβείας, η χαλύβδινη πλάκα διαθέτει εξαιρετικά υψηλή σκληρότητα, εξαιρετικά χαμηλή τραχύτητα επιφάνειας και εξαιρετική θερμική αγωγιμότητα.
Καθολικά συμβατό με mainstream πλαστικοποιητές CCL, συμπεριλαμβανομένων των BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI και DIPUER. Ευρέως γνωστό ως πολυστρωματική πλάκα CCL, πλάκα από χάλυβα συμπίεσης, πλάκα διαχωρισμού και χαλύβδινη πλάκα καθρέφτη, είναι ένα βοηθητικό υλικό ακριβείας πυρήνα για την κατασκευή CCL υψηλής ποιότητας.
Τι είναι το Copper Clad Laminate (CCL);
Το Copper Clad Laminate (CCL) είναι ένα σύνθετο υπόστρωμα κατασκευασμένο από ηλεκτρονικό ύφασμα υαλοβάμβακα εμποτισμένο με ρητίνη με φύλλο χαλκού μονής ή διπλής όψης μέσω θερμής πίεσης υψηλής θερμοκρασίας. Ως βασικό υλικό όλων των προϊόντων PCB, καθορίζει την ταχύτητα μετάδοσης σήματος κυκλώματος, την απόδοση μόνωσης, τη σταθερότητα επεξεργασίας και τη μακροπρόθεσμη αξιοπιστία των τελικών πλακών τυπωμένου κυκλώματος.
Βασικές προδιαγραφές & διάρκεια ζωής
- Κύριος βαθμός χάλυβα:Ιαπωνικό NAS630 (κατά προτίμηση), NAS301
- Συμβατικό πάχος:1,5 mm / 1,6 mm / 1,8 mm / 2,0 mm
- Διάρκεια ζωής:8-10 χρόνια μακροχρόνιας επαναχρησιμοποιήσιμης υπηρεσίας
- Υπενθύμιση χρήσης:Αντικαταστήστε όταν το πάχος είναι κάτω από 1,3 mm. Οι πλάκες πάχους 1,3-1,6 mm πρέπει να διατηρούν μηδενική παραμόρφωση, μηδενική παραμόρφωση και τυπική σκληρότητα
Τυπικά μεγέθη (L*W mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
Βασικά Πλεονεκτήματα Προϊόντος
| Στοιχείο απόδοσης | Πλεονεκτήματα προϊόντος |
|---|---|
| Premium πρώτη ύλη | Υιοθετεί ιαπωνικές πρώτες ύλες χάλυβα NAS630/NAS301 κορυφαίας βαθμίδας, με ώριμη θερμική επεξεργασία και δεξιοτεχνία λείανσης ακριβείας για σταθερή απόδοση πλαστικοποίησης |
| Εξαιρετικά χαμηλή παραμόρφωση | Ελάχιστη στρέβλωση υπό συνεχή πίεση σε υψηλή θερμοκρασία, εξασφαλίζοντας επίπεδη και ομοιόμορφη επιφάνεια πλακέτας CCL |
| Εξαιρετική Θερμική Απόδοση | Βελτιστοποιημένη θερμική αγωγιμότητα και σταθερός συντελεστής θερμικής διαστολής, πραγματοποιώντας σταθερή μεταφορά θερμότητας κατά την πλαστικοποίηση |
| Υψηλή Ανθεκτικότητα & Σκληρότητα | Ανώτερη αντοχή στη διάβρωση και υψηλή δομική σκληρότητα, υποστηρίζοντας τη βιομηχανική παραγωγή μεγάλου κύκλου |
| Ισχυρή συμβατότητα | Πλήρως προσαρμόσιμο σε όλους τους τύπους βιομηχανικών πλυντηρίων πιάτων από χάλυβα και στον κύριο εξοπλισμό θερμής πρέσας CCL |
Σύγκριση παραμέτρων πλήρους απόδοσης
| Τεχνικό Στοιχείο | Πλάκα Mass-Lam NAS630 | Πλάκα NAS630 Pin-Lam | Πλάκα Mass-Lam NAS301 | NAS301 Πλάκα Pin-Lam |
|---|---|---|---|---|
| Εύρος πάχους | 1,0-2,5mm | 1,0-2,5mm | 1,0-1,8 χλστ | 1,0-1,8 χλστ |
| Μέγιστο πλάτος | ≤1300mm | ≤1300mm | ≤1060mm | ≤1060mm |
| Μέγιστο μήκος | ≤2410 χλστ | ≤2410 χλστ | ≤3150 χλστ | ≤3150 χλστ |
| Ανοχή πάχους | ±0,05 χλστ | ±0,05 χλστ | ±0,05 χλστ | ±0,05 χλστ |
| Επιφανειακή τραχύτητα | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm |
| Ανοχή οπής τοποθέτησης | -- | +0,1/-0 mm | -- | +0,1/-0 mm |
| Ανοχή αυλάκωσης με δακτύλιο | -- | +0,05/-0 χλστ | -- | +0,05/-0 χλστ |
| Πτυχίο Warpage | ≤3mm/M | ≤3mm/M | ≤3mm/M | ≤3mm/M |
| Ανοχή μεγέθους L&W | ±1mm | ±1mm | ±1mm | ±1mm |
| Ισχύς απόδοσης | ≥1175 N/mm² | ≥1175 N/mm² | ≥1175 N/mm² | ≥1175 N/mm² |
| Αντοχή εφελκυσμού | ≥1400 N/mm² | ≥1400 N/mm² | ≥520 N/mm² | ≥520 N/mm² |
| Εκτατο | ≥5% | ≥5% | ≥5% | ≥5% |
| Σκληρότητα (HRC) | 50±2 HRC | 50±2 HRC | 44±2 HRC | 44±2 HRC |
| Μέγιστη θερμοκρασία εργασίας | ≤400℃ | ≤400℃ | ≤400℃ | ≤400℃ |
| Παραλληλισμός | ≤0,03 χλστ | ≤0,03 χλστ | ≤0,03 χλστ | ≤0,03 χλστ |
| Διαγώνια Απόκλιση | 1mm | 1mm | 1mm | 1mm |
| Θερμική αγωγιμότητα @300℃ | ≥25 W/MK | ≥25 W/MK | ≥18 W/MK | ≥18 W/MK |
| Μέσος Συντελεστής Θερμικής Διαστολής | 10~12 ×10⁻6/℃ | 10~12 ×10⁻6/℃ | 15~17 ×10⁻6/℃ | 15~17 ×10⁻6/℃ |
