Πλάκα Mass-Lam And Pin-Lam Plate Printed Circuit Board PCB Lamination Steel Plate MKSP-PCB-400
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | MK |
| Αριθμό μοντέλου: | MKSP-PCB-400 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 50 τεμ |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Εξαγωγικό πακέτο |
| Χρόνος παράδοσης: | 15 ημέρες μετά τη λήψη της προπληρωμής |
| Όροι πληρωμής: | Western Union,T/T,D/P,D/A,L/C |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό χάλυβα:: | Ιαπωνικά NAS630 και NAS301 (το NAS630 επιλέγεται ή χρησιμοποιείται κυρίως). | Συμβατικό πάχος (mm):: | 1,6, 1,5, 1,8, 2,0 χλστ |
|---|---|---|---|
| θερμοκρασία εργασίας: | ≤400℃ | Μέσος συντελεστής θερμικής διαστολής (10-6/°C): | 10~12,15-17 |
| Συνηθισμένες διαστάσεις της πλακέτας χάλυβα πλάκας PCB (L * W σε mm): | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*11 20/1280*1070/1280*970/1270 | Διάρκεια ζωής:: | 8-10 έτη (Σημείωση: μετά από επανειλημμένη χρήση, η πλάκα χάλυβα θα γίνει λεπτότερη.3 mm/στο πάχος τ |
| Επισημαίνω: | Ατσάλι πλάκας PCB lamination Mass-Lam Plate,Χάλυβας επικάλυψης PCB Pin-Lam Plate,MKSP-PCB-400 πλάκα από στρώμα χάλυβα |
||
Περιγραφή προϊόντων
Πλάκα από χάλυβα πλαστικοποίησης PCB MKSP-PCB-400
Η χαλύβδινη πλάκα πλαστικοποίησης πλακέτας τυπωμένου κυκλώματος MKSP-PCB-400 είναι μια υψηλής ακρίβειας, αξιόπιστη λύση ειδικά σχεδιασμένη για διαδικασίες πλαστικοποίησης PCB. Κατασκευασμένη με υλικά υψηλής ποιότητας γιαπωνέζικου χάλυβα και προηγμένες τεχνικές παραγωγής, αυτή η χαλύβδινη πλάκα προσφέρει εξαιρετική απόδοση σε πλαστικοποιητές PCB.
Επισκόπηση προϊόντος
Η πλάκα μας από χάλυβα πλαστικοποίησης PCB έχει καθιερωθεί ως ένα ώριμο και αξιόπιστο εξάρτημα σε πλαστικοποιητές PCB. Ειδικευόμαστε στην παροχή ελασματοποιημένων χαλύβδινων πλακών υψηλής ακρίβειας και σειρών πλακών διαχωριστικού χάλυβα που πληρούν τις αυστηρές απαιτήσεις των διαδικασιών πλαστικοποίησης PCB.
Οι πλακέτες τυπωμένων κυκλωμάτων χρησιμεύουν ως κρίσιμα εξαρτήματα στη βιομηχανία ηλεκτρονικών, παρέχοντας ηλεκτρικές συνδέσεις μεταξύ ηλεκτρονικών εξαρτημάτων μέσω μοτίβων αγώγιμου φύλλου χαλκού σε μονωτικά υλικά. Οι πλάκες μας από χάλυβα πλαστικοποίησης υποστηρίζουν αυτήν την κρίσιμη διαδικασία κατασκευής με ακρίβεια και αξιοπιστία.
Βασικά Χαρακτηριστικά
- Κατασκευασμένο από υψηλής ποιότητας ιαπωνικό χάλυβα (NAS630 & NAS301)
- Προηγμένη τεχνολογία θερμικής επεξεργασίας και διαδικασίες παραγωγής λείανσης
- Ελάχιστη παραμόρφωση σε υψηλή θερμοκρασία με εκτεταμένη διάρκεια ζωής
- Ανώτερη θερμική αγωγιμότητα και συντελεστής θερμικής διαστολής
- Υψηλή αντοχή στη διάβρωση και εξαιρετική σκληρότητα
- Συμβατό με διάφορους τύπους πλυντηρίων ρούχων από χαλύβδινη πλάκα πλαστικοποίησης
Τεχνικές Προδιαγραφές
Υλικό χάλυβα:Ιαπωνικά NAS630 και NAS301 (χρησιμοποιείται κυρίως το NAS630)
Συμβατικό πάχος:1,6mm, 1,5mm, 1,8mm, 2,0mm
Διάρκεια ζωής:8-10 χρόνια (δεν συνιστάται πάχος κάτω από 1,3 mm)
Τυπικές διαστάσεις (Μ × Π σε mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×270×1, 1280×270×1, 70×1 1143×660, 673×571, 660×508, 24"×28"
Συμβατικό πάχος:1,6mm, 1,5mm, 1,8mm, 2,0mm
Διάρκεια ζωής:8-10 χρόνια (δεν συνιστάται πάχος κάτω από 1,3 mm)
Τυπικές διαστάσεις (Μ × Π σε mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×270×1, 1280×270×1, 70×1 1143×660, 673×571, 660×508, 24"×28"
Παράμετροι Απόδοσης
| Παράμετρος | NAS630 Mass-Lam | NAS630 Pin-Lam | NAS301 Mass-Lam | NAS301 Pin-Lam |
|---|---|---|---|---|
| Πάχος | 1,0-2,5mm | 1,0-2,5mm | 1,0-1,8 χλστ | 1,0-1,8 χλστ |
| Πλάτος | ≤1300mm | ≤1300mm | ≤1060mm | ≤1060mm |
| Μήκος | ≤2410 χλστ | ≤2410 χλστ | ≤3150 χλστ | ≤3150 χλστ |
| Ανοχή πάχους | ±0,05 χλστ | ±0,05 χλστ | ±0,05 χλστ | ±0,05 χλστ |
| Επιφανειακή τραχύτητα | Ra≤0,15μm Rz≤1,5μm | Ra≤0,15μm Rz≤1,5μm | Ra≤0,15μm Rz≤1,5μm | Ra≤0,15μm Rz≤1,5μm |
| Πτυχίο Warpage | ≤3mm/M | ≤3mm/M | ≤3mm/M | ≤3mm/M |
| Ανοχή μεγέθους L/W | ±1mm | ±1mm | ±1mm | ±1mm |
| Ισχύς απόδοσης | ≥1175 N/mm² | ≥1175 N/mm² | ≥520 N/mm² | ≥520 N/mm² |
| Αντοχή εφελκυσμού | ≥1400 N/mm² | ≥1400 N/mm² | ≥520 N/mm² | ≥520 N/mm² |
| Σκληρότητα HRC | 50HRC±2 | 50HRC±2 | 44HRC±2 | 44HRC±2 |
| Θερμοκρασία εργασίας | ≤400℃ | ≤400℃ | ≤400℃ | ≤400℃ |
| Θερμική αγωγιμότητα | ≥25W/MK στους 300℃ | ≥25W/MK στους 300℃ | ≥18W/MK στους 300℃ | ≥18W/MK στους 300℃ |
| Συντελεστής Θερμικής Διαστολής | 10~12 ×10⁻6/℃ | 10~12 ×10⁻6/℃ | 15~17 ×10⁻6/℃ | 15~17 ×10⁻6/℃ |
Εφαρμογές
Γνωστή και ως πλαστικοποιημένη πλάκα από χάλυβα PCB, πλάκα χάλυβα με συμπίεση PCB, χαλύβδινη πλάκα διαχωρισμού PCB, χαλύβδινες πλάκες καθρέφτη PCB ή χαλύβδινη πλάκα συμπίεσης PCB. Οι πλάκες μας από χάλυβα πλαστικοποίησης υψηλής ακρίβειας χρησιμοποιούνται ευρέως σε διάφορους πλαστικοποιητές PCB, συμπεριλαμβανομένων των συστημάτων BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI και DIPUER.

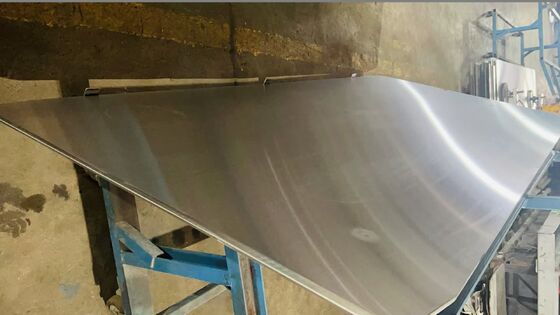

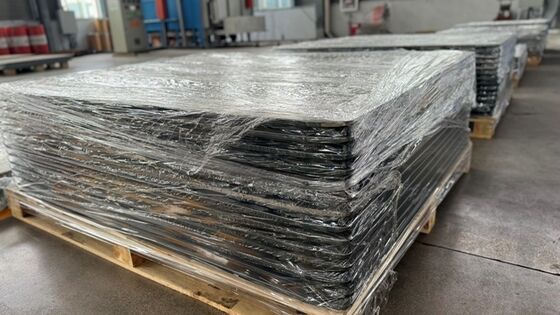

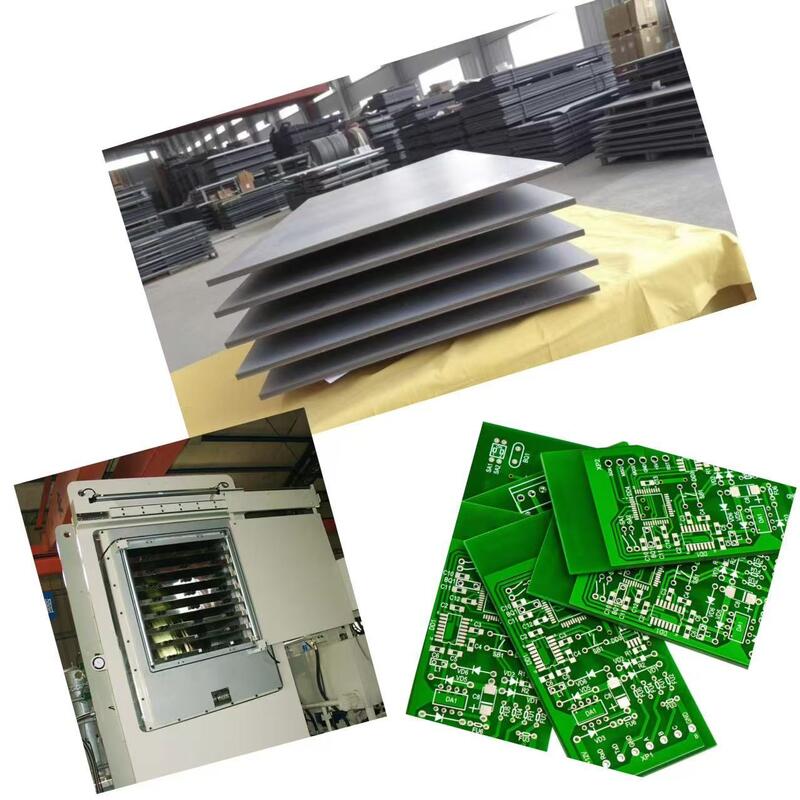

Εικόνες προϊόντων
