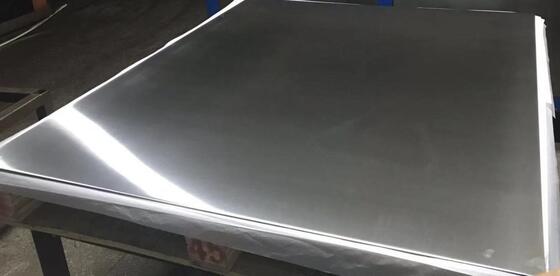

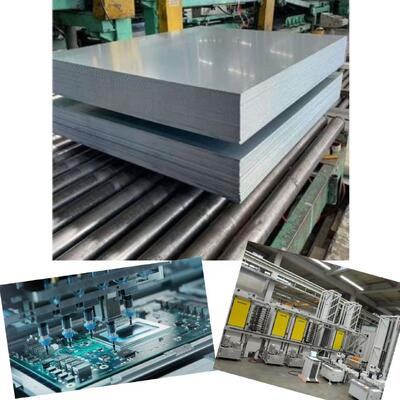

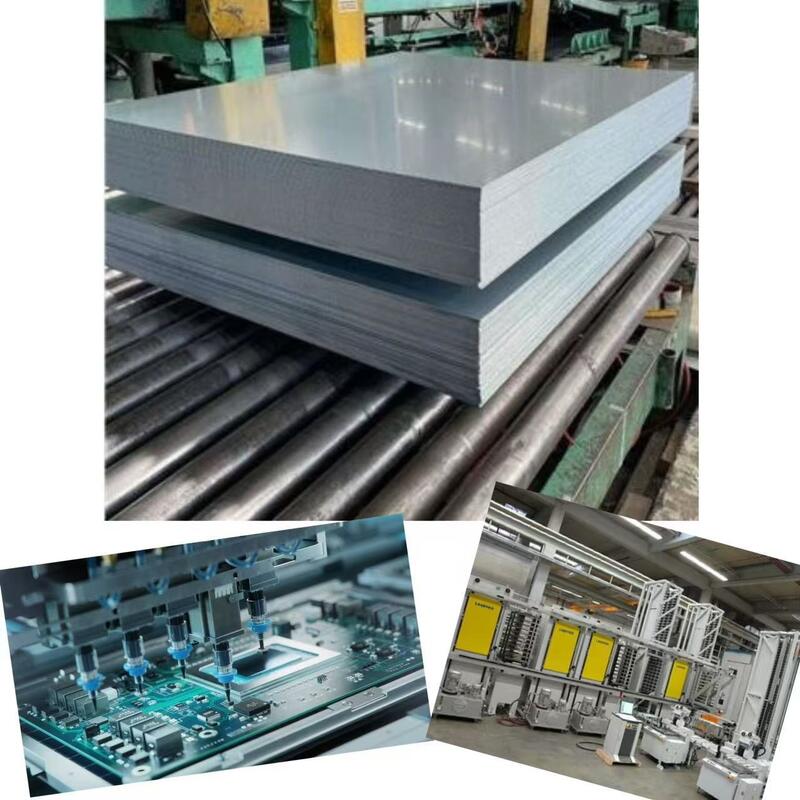

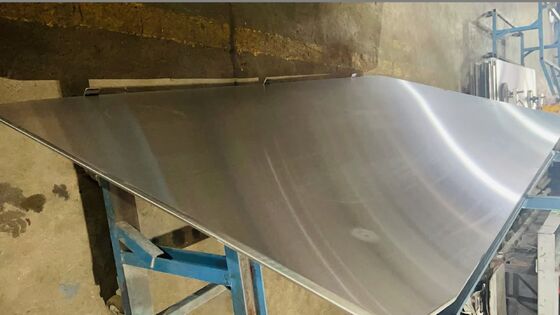

NAS630 JAPAN Υλικά Mass-Lam και Pin-Lam Copper Clad Laminate CCL Lamination Steel Plate MKSP-CCL-400
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | MK |
| Αριθμό μοντέλου: | MKSP-CCL-400 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 50 τεμ |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Εξαγωγικό πακέτο |
| Χρόνος παράδοσης: | 15 ημέρες μετά τη λήψη της προπληρωμής |
| Όροι πληρωμής: | L/C,D/A,D/P,T/T,Western Union |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό χάλυβα:: | NAS630 ΙΑΠΩΝΙΑ | Συνηθισμένο πάχος (mm): | 1.5, 1.6, 1.8, 2,0 mm |
|---|---|---|---|
| Διάρκεια ζωής: | Δεν συνιστάται η συνεχιζόμενη χρήση αφού το πάχος είναι μικρότερο από 1,3 mm/το πάχος της χαλυβουργι | Συνηθισμένο μέγεθος πλάκας χάλυβα στρώσης CCL (L * W σε mm):: | 2220 * 1270/2210 * 1270/1910 * 1270/1500 * 1295/1300 * 800 / 1295 * 787/1295 * 1613/1295 * 1143/1295 |
| Σκληρότητα HRC: | 50HRC±2 | Μέσος συντελεστής θερμικής διαστολής (10-6/°C): | 10~12 |
| Επισημαίνω: | Ελαχιστοποιημένα υλικά,από χαλκό,Πλάκα από στρώμα χάλυβα pin-lam |
||
Περιγραφή προϊόντων
NAS630 JAPAN Υλικά Χάλκινη πλάκα με πλαστικοποίηση Laminate με επένδυση χαλκού
Το MKSP-CCL-400 είναι μια ώριμη και αξιόπιστη χαλύβδινη πλάκα πλαστικοποίησης υψηλής ακρίβειας ειδικά σχεδιασμένη για διαδικασίες πλαστικοποίησης με επένδυση χαλκού (CCL). Κατασκευασμένο με υλικά ιαπωνικού χάλυβα υψηλής ποιότητας, αυτό το προϊόν προσφέρει εξαιρετική απόδοση για απαιτητικές απαιτήσεις παραγωγής CCL.
Χαρακτηριστικά προϊόντος
- Υλικά από ιαπωνικό χάλυβα υψηλής ποιότητας (NAS630 & NAS301) με προηγμένη θερμική επεξεργασία
- Ελάχιστη στρέβλωση υψηλής θερμοκρασίας με εκτεταμένη διάρκεια ζωής (8-10 χρόνια)
- Ανώτερη θερμική αγωγιμότητα και βελτιστοποιημένος συντελεστής θερμικής διαστολής
- Υψηλή αντοχή στη διάβρωση και σκληρότητα (50HRC±2)
- Συμβατό με διάφορα πλυντήρια ρούχων από χάλυβα πλαστικοποίησης
- Η προηγμένη διαδικασία κατασκευής λείανσης εξασφαλίζει αξιόπιστη απόδοση πλαστικοποίησης
Προδιαγραφές Απόδοσης
| Παράμετρος | Πλάκα Mass-Lam | Πλάκα Pin-Lam |
|---|---|---|
| Πάχος | 1,0-2,5mm | 1,0-2,5mm |
| Πλάτος | ≤1300mm | ≤1300mm |
| Μήκος | ≤2410 χλστ | ≤2410 χλστ |
| Ανοχή πάχους | ±0,05 χλστ | ±0,05 χλστ |
| Επιφανειακή τραχύτητα | Ra≤0,15μm Rz≤1,5μm | Ra≤0,15μm Rz≤1,5μm |
| Πτυχίο Warpage | ≤3mm/M | ≤3mm/M |
| Ισχύς απόδοσης | ≥1175 N/mm² | ≥1175 N/mm² |
| Αντοχή εφελκυσμού | ≥1400 N/mm² | ≥1400 N/mm² |
| Σκληρότητα | 50HRC±2 | 50HRC±2 |
| Θερμοκρασία εργασίας | ≤400℃ | ≤400℃ |
| Θερμική αγωγιμότητα | ≥25W/MK στους 300℃ | ≥25W/MK στους 300℃ |
Τεχνικές Προδιαγραφές
Υλικό χάλυβα:Ιαπωνικά μεταλλουργικά NAS630 και NAS301 (προτιμάται το NAS630)
Συμβατικό πάχος:1,5mm, 1,6mm, 1,8mm, 2,0mm
Διάρκεια ζωής:8-10 ετών
Ελάχιστο πάχος χρήσης:Δεν συνιστάται κάτω από 1,3 mm
Συμβατικό πάχος:1,5mm, 1,6mm, 1,8mm, 2,0mm
Διάρκεια ζωής:8-10 ετών
Ελάχιστο πάχος χρήσης:Δεν συνιστάται κάτω από 1,3 mm
Σημείωση: Μετά από επαναλαμβανόμενη χρήση, η χαλύβδινη πλάκα θα γίνει πιο λεπτή. Συνεχίστε τη χρήση μόνο εάν το πάχος παραμένει μεταξύ 1,3-1,6 mm χωρίς παραμόρφωση ή στρέβλωση και η σκληρότητα πληροί τα πρότυπα.
Τυπικά μεγέθη
2220×1270mm, 2210×1270mm, 1910×1270mm, 1500×1295mm, 1300×800mm, 1295×787mm, 1295×1613mm, 1295×1143mm
Εφαρμογές
Ειδικά σχεδιασμένο για διαδικασίες πλαστικοποίησης με επένδυση χαλκού (CCL) στην κατασκευή πλακέτας τυπωμένου κυκλώματος. Το CCL είναι ένα υλικό σε σχήμα πλάκας που κατασκευάζεται με εμβάπτιση ηλεκτρονικού υφάσματος από υαλοβάμβακα ή άλλων ενισχυτικών υλικών σε ρητίνη, κάλυψη με φύλλο χαλκού και θερμή πίεση. Οι πλάκες μας από χάλυβα πλαστικοποίησης είναι συμβατές με διάφορους πλαστικοποιητές CCL, συμπεριλαμβανομένων των συστημάτων BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI και DIPUER.
Επίσης γνωστό ως: ελασματοποιημένη πλάκα χάλυβα CCL, πιεσμένη πλάκα χάλυβα CCL, χαλύβδινη πλάκα διαχωρισμού CCL, χαλύβδινες πλάκες καθρέφτη CCL ή χαλύβδινη πλάκα πίεσης CCL.
