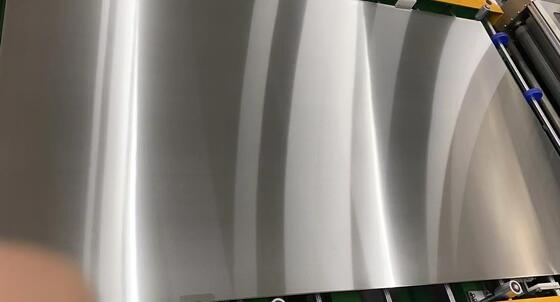

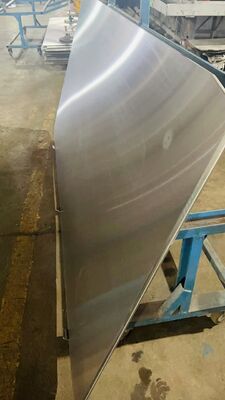

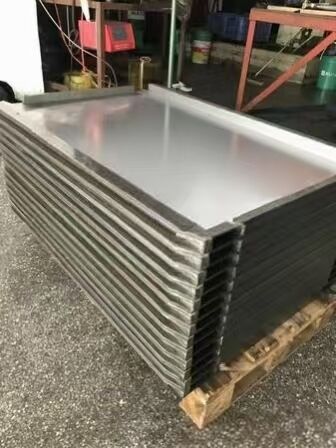

Πλάκα από χάλυβα με πλάκες PCB Ιαπωνική υψηλής ακρίβειας πλάκα από χάλυβα κράματος NAS για θερμή πίεση κυκλωμάτων
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | MK |
| Αριθμό μοντέλου: | MKSP-PCB-400 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 50 τεμ |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Δυνατή συσκευασία από στερεόπλαστο με κατάλληλο μαλακό προστατευτικό υλικό στο εσωτερικό, κατάλληλη |
| Χρόνος παράδοσης: | 10-20 εργάσιμες |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union |
| Δυνατότητα προσφοράς: | 10000 τετραγωνικά μέτρα το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Κύριος βαθμός χάλυβα: | Ιαπωνικό NAS630 (κατά προτίμηση), NAS301 | Τραχύτητα επιφάνειας: | Ra≤0,15μm, Rz≤1,5μm |
|---|---|---|---|
| Επεκτασιμότητα υπηρεσίας: | ≥5% | Τυπικά μεγέθη (L*W mm): | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1285*750, 1280*1120 mm κ.λπ. |
| Όνομα αντικειμένου: | Πλάκα από χάλυβα με στρώση PCB | Μέγιστη θερμοκρασία λειτουργίας: | 1,0–≤400℃ |
| Επισημαίνω: | Πλάκα από χάλυβα με πλάκα PCB,Πλάκα από χάλυβα από κράμα NAS υψηλής ακρίβειας από την Ιαπωνία,Πλάκα θερμής πίεσης κυκλωμάτων |
||
Περιγραφή προϊόντων
Πλάκα από χάλυβα πλαστικής πλαστικής - Ιαπωνικό χάλυβα από κράμα NAS υψηλής ακρίβειας
Επαγγελματική πλάκα χάλυβα υψηλής ακρίβειας, ειδικά σχεδιασμένη για διαδικασίες θερμής πίεσης και επικάλυψης πλακών κυκλωμάτων (PCB),κατασκευασμένα για να ανταποκρίνονται σε εξαιρετικά αυστηρά βιομηχανικά πρότυπα κατασκευής.
Επισκόπηση του προϊόντος
Το MKSP-PCB-400 είναι μια ώριμη και αξιόπιστη πλάκα χάλυβα με υψηλής ακρίβειας στρώση που αναπτύχθηκε επαγγελματικά για διαδικασίες θερμής πίεσης και στρώσης πλακών κυκλωμάτων (PCB).Με χρόνια βαθιάς εμπλοκής στην βιομηχανία βοηθητικών υλικών πλάσματος PCB και CCL, ειδικευόμαστε στην προμήθεια υψηλής ακρίβειας στρώσης και διαχωριστικών πλακών χάλυβα που ικανοποιούν πλήρως τα εξαιρετικά αυστηρά πρότυπα πίεσης της βιομηχανικής κατασκευής PCB.
Αυτή η σειρά προϊόντων υιοθετεί εισαγόμενες ιαπωνικές μεταλλουργικές πρώτες ύλες NAS, συμπεριλαμβανομένων των χάλυβων σκληρύνσεως από ρύπανση υψηλού συντελεστή διαστολής NAS630 και NAS301 (η NAS630 είναι η προτιμώμενη ποιότητα).Σε συνδυασμό με προηγμένη βιομηχανική θερμική επεξεργασία και τεχνολογία άλτρα-ακριβούς άλεσης, η χαλυβουργική πλάκα προσφέρει εξαιρετικά υψηλή σκληρότητα, εξαιρετικά χαμηλή τραχύτητα επιφάνειας και σταθερή θερμική αγωγιμότητα.
Είναι καθολικά συμβατό με τις κύριες μάρκες laminator PCB, όπως BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI και DIPUER, είναι ευρέως αναγνωρισμένο ως πλακέτα laminated PCB, πιέζοντας πλακέτα χάλυβα,Πίνακας διαχωρισμού και πλάκα χάλυβα καθρέφτη, που χρησιμεύει ως βασικό καταναλώσιμο ακριβείας για την παραγωγή PCB υψηλής απόδοσης και υψηλής ποιότητας παγκοσμίως.
Τι είναι το PCB;
Ένα κυκλικό πλάνο (PCB) είναι ένα θεμελιώδες και απαραίτητο συστατικό στην παγκόσμια βιομηχανία ηλεκτρονικών ειδών.παρέχει σταθερή μηχανική υποστήριξη και ακριβή ηλεκτρική διασύνδεση για ηλεκτρονικά εξαρτήματα, καλύπτοντας σχεδόν όλες τις ηλεκτρονικές συσκευές καταναλωτών, βιομηχανικών και αυτοκινητοβιομηχανιών.Η θερμική σταθερότητα και η ομοιομορφία πίεσης των πλακών χάλυβα για το στρώμα PCB καθορίζουν άμεσα την τελική ποιότητα PCB, σταθερότητα του κυκλώματος και συνέπεια παραγωγής.
Βασικές προδιαγραφές και διάρκεια ζωής
Κύρια κλάση χάλυβα:Ιαπωνική NAS630 (προτιμάται), NAS301
Συνηθισμένο πάχος:1.5mm / 1.6mm / 1.8mm / 2.0mm
Ζωή:8-10 χρόνια μακροχρόνιας επαναχρησιμοποιήσιμης χρήσης
Υπενθύμιση χρήσης:Αντικαταστήστε όταν το πάχος είναι μικρότερο από 1,3 mm· πλάκες πάχους 1,3-1,6 mm πρέπει να διατηρούν μηδενική παραμόρφωση, μηδενική καμπύλη και τυποποιημένη σκληρότητα
Τυποποιημένα μεγέθη (L*W mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
Κεντρικά πλεονεκτήματα του προϊόντος
| Τμήμα απόδοσης | Πλεονεκτήματα του προϊόντος |
|---|---|
| Ιαπωνική πρώτη ύλη υψηλής ποιότητας | Χρησιμοποιεί υψηλής ποιότητας εισαγόμενο ιαπωνικό χάλυβα NAS630/NAS301,που κατασκευάζονται με προηγμένη θερμική επεξεργασία και με ακριβείς διαδικασίες άλεσης για να εξασφαλίζεται σταθερή και σταθερή απόδοση στρώσης στην μαζική παραγωγή PCB. |
| Υπερ-χαμηλή υψηλής ταχύτητας πολεμική επιφάνεια | Ελάχιστη παραμόρφωση και στρέβλωση υπό συνεχείς κύκλους πίεσης υψηλής θερμοκρασίας, διατηρώντας τέλεια επίπεδεια για τελικές πλακέτες PCB και βελτιώνοντας σημαντικά την απόδοση του προϊόντος. |
| Ανώτερη θερμική απόδοση | Διαθέτει βελτιστοποιημένη θερμική αγωγιμότητα και σταθερό συντελεστή θερμικής διαστολής, επιτυγχάνοντας ομοιόμορφη κατανομή θερμότητας και ισορροπημένη μετάδοση πίεσης κατά τη διάρκεια της επικάλυψης PCB. |
| Υψηλή σκληρότητα και αντοχή στη διάβρωση | Εξαιρετική δομική σκληρότητα και αντοχή στη διάβρωση, προσαρμόζεται σε μακροχρόνια επαναλαμβανόμενη βιομηχανική πίεση και παρατείνει τη συνολική διάρκεια ζωής. |
| Ισχυρή συμβατότητα εξοπλισμού | Είναι πλήρως συμβατό με όλους τους τύπους βιομηχανικών πλυντηρίων πλακών από χάλυβα και τους κύριους εξοπλισμούς θερμής πίεσης PCB για ομαλή λειτουργία μαζικής παραγωγής. |
Πλήρης σύγκριση παραμέτρων απόδοσης (NAS630 / NAS301)
| Τεχνικό στοιχείο | ΝΑΣ630 Πλάκα μάζας-λάμ | ΝΑΣ630 Πλάκα Pin-Lam | ΝΑΣ301 Πλάκα μάζας-λάμ | ΝΑΣ301 Πλάκα Pin-Lam |
|---|---|---|---|---|
| Περιοχή πάχους | 10,0-2,5 mm | 10,0-2,5 mm | 10,0-1,8 χιλιοστά | 10,0-1,8 χιλιοστά |
| Μέγιστο πλάτος | ≤ 1300 mm | ≤ 1300 mm | ≤ 1060 mm | ≤ 1060 mm |
| Μέγιστο μήκος | ≤ 2410 mm | ≤ 2410 mm | ≤ 3150 mm | ≤ 3150 mm |
| Δυνατότητα ανοχής σε πάχος | ±0,05 mm | ±0,05 mm | ±0,05 mm | ±0,05 mm |
| Επεξεργασία της επιφάνειας | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm |
| Διάταξη της ανοχής τρύπας | - Δεν ξέρω. | +0,1/-0 mm | - Δεν ξέρω. | +0,1/-0 mm |
| Τροφοδοσία τρύπας | - Δεν ξέρω. | +0,05/-0 mm | - Δεν ξέρω. | +0,05/-0 mm |
| Στον βαθμό σπασμού | ≤3mm/M | ≤3mm/M | ≤3mm/M | ≤3mm/M |
| Ανεκτικότητα μεγέθους L&W | ±1 mm | ±1 mm | ±1 mm | ±1 mm |
| Δύναμη απόδοσης | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 |
| Δυνατότητα τράβηξης | ≥1400 N/mm2 | ≥1400 N/mm2 | ≥ 520 N/mm2 | ≥ 520 N/mm2 |
| Επέκταση | ≥ 5% | ≥ 5% | ≥ 5% | ≥ 5% |
| Σκληρότητα (HRC) | 50±2 HRC | 50±2 HRC | 44±2 HRC | 44±2 HRC |
| Μέγιστη θερμοκρασία λειτουργίας | ≤ 400°C | ≤ 400°C | ≤ 400°C | ≤ 400°C |
| Παράλληλος | ≤ 0,03 mm | ≤ 0,03 mm | ≤ 0,03 mm | ≤ 0,03 mm |
| Διαγώνια απόκλιση | 1 mm | 1 mm | 1 mm | 1 mm |
| Θερμική αγωγιμότητα @ 300°C | ≥ 25 W/MK | ≥ 25 W/MK | ≥ 18 W/MK | ≥ 18 W/MK |
| Μέσος συντελεστής θερμικής διαστολής | 10~12 ×10−6/°C | 10~12 ×10−6/°C | 15~17 ×10−6/°C | 15~17 ×10−6/°C |
