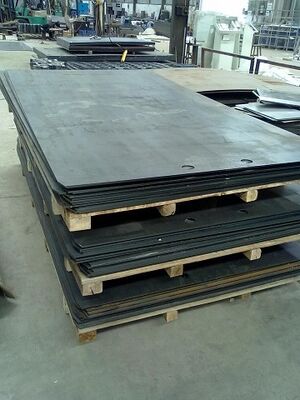

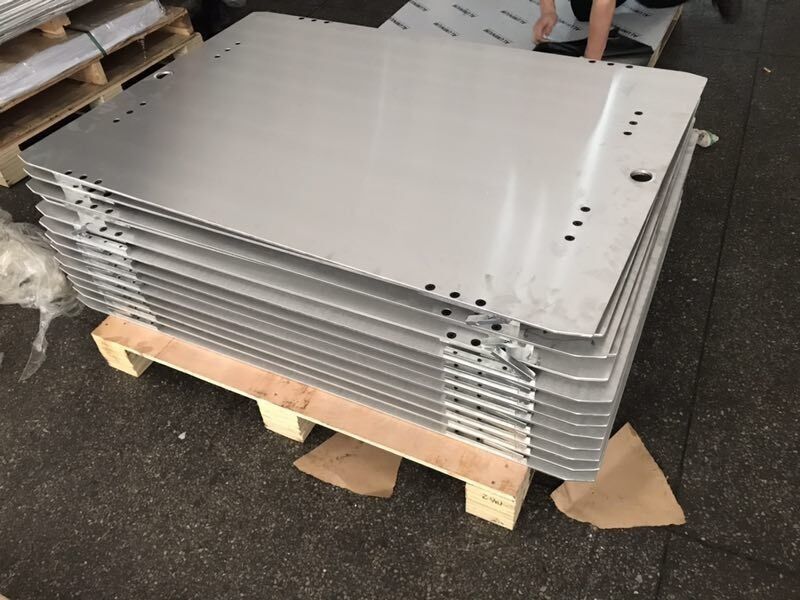

50HRC Σκληρότητα 1,0-2,0 mm Σκάρδα μάζα/Πίνακα Pin-LamΠίνακα κυκλώματος εκτυπωμένου PCB/CCL Πίνακα τύπου MKSP-D420
Λεπτομέρειες:
| Μάρκα: | MK |
| Αριθμό μοντέλου: | MKSP-D420 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 10 τεμ |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Εξαγωγικό πακέτο |
| Χρόνος παράδοσης: | 15 ημέρες μετά τη λήψη της προπληρωμής |
| Όροι πληρωμής: | Western Union,T/T,D/P,D/A,L/C |
|
Λεπτομερής ενημέρωση |
|||
| Χάλυβα: | Dura420 | Κανονικό πάχος (mm):: | 1,0, 1,2, 1,5, 1,6, 1,8, 2,0 χλστ. |
|---|---|---|---|
| Ακατέργαστη επιφάνεια (μμ): | Ra≤0,15 Rz≤1.5 | Κανονικά μεγέθη της πλακέτας χάλυβα/πλακέτας πιέσεως CCL επικάλυψης με χαλκό (L * W σε mm):: | 1910*1270/2210*1270/2220*1270. |
| Κανονικά μεγέθη της πλακέτας χάλυβα για την επικάλυψη PCB (L*W σε mm):: | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*1120/1280*1070/1280*970/1270* | Διάρκεια ζωής: | 5-8 έτη (Σημείωση: μετά από επανειλημμένη χρήση, η πλάκα χάλυβα θα γίνει λεπτότερη.3 mm/στο πάχος τη |
| Επισημαίνω: | Πλάκα από στρώμα χάλυβα σκληρότητας 50HRC,1Πλάκα πίεσης PCB πάχους 0,0-2 |
||
Περιγραφή προϊόντων
50HRC Σκληρότητα 1.0-2.0mm Σκάρδα μάζα/Πίνακα Pin-Lam Πίνακα εκτυπωμένων κυκλωμάτων PCB/CCL Πίνακα πίεσης MKSP-D420
Η πλάκα πίεσης PCB/CCL MKSP-D420 χρησιμοποιεί γερμανικό υλικό χάλυβα Dura420, σχεδιασμένο για αξιόπιστες επιδόσεις στις διεργασίες επικάλυψης PCB και χαλκού.Αυτή η υψηλής ακρίβειας πλάκα από χάλυβα με στρώση προσφέρει εξαιρετική αντοχή και ακρίβεια για απαιτητικές εφαρμογές κατασκευής.
Χαρακτηριστικά του προϊόντος
- Αξιόπιστη απόδοση στρώσης για εφαρμογές PCB και CCL
- Ελάχιστη υψηλής θερμοκρασίας πτυχή με παρατεταμένη διάρκεια ζωής
- Ανώτερη θερμική αγωγιμότητα και συντελεστής θερμικής διαστολής για την ενεργειακή απόδοση
- Υψηλή αντοχή στη διάβρωση και βαθμολογία σκληρότητας
- Συμβατό με διάφορες μηχανές πλύσης πλακών από χάλυβα με στρώση
Τεχνικές προδιαγραφές
- Χάλυβα:Dura420
- Διαθέσιμο πάχος:1.0, 1.2, 1.5, 1.6, 1.8, 2,0 mm
- Ζωή:5-8 έτη
- Μέγεθος πλάκας PCB (L × W mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
- Μέγεθος πλάκας CCL (L × W mm):1910×1270, 2210×1270, 2220×1270
Σημείωση χρήσης:Μετά από επανειλημμένη χρήση, η πλάκα χάλυβα θα γίνει λεπτότερη.να διασφαλίζεται ότι δεν θα συμβεί παραμόρφωση ή παραμόρφωση.
Παραμέτρους απόδοσης
| Παράμετρος | Πλάκα μάζας-λάμ | Πλάκα Pin-Lam |
|---|---|---|
| Δάχος | 10,0-2,0 mm | 10,0-2,0 mm |
| Διάμετρο | ≤1300 | ≤1300 |
| Διάρκεια | ≤ 2410 | ≤ 2410 |
| Δυνατότητα ανοχής σε πάχος | ±0.10 | ±0.10 |
| Επεξεργασία της επιφάνειας | Ra≤0,15 Rz≤1.5 | Ra≤0,15 Rz≤1.5 |
| Διάταξη της ανοχής τρύπας | - Δεν ξέρω. | ±0.10 |
| Τροφοδοσία τρύπας | - Δεν ξέρω. | +0,10/-0 mm |
| Στον βαθμό σπασμού | ≤3mm/M | ≤3mm/M |
| Ανεκτικότητα μεγέθους κατά L/W | ±1 mm | ±1 mm |
| Δύναμη απόδοσης | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 |
| Δυνατότητα τράβηξης | ≥1400 N/mm2 | ≥1400 N/mm2 |
| Επέκταση | ≥ 5% | ≥ 5% |
| Σκληρότητα HRC | 50HRC±2 | 50HRC±2 |
| Θερμοκρασία εργασίας | ≤ 400°C | ≤ 400°C |
| Παράλληλος | ≤0.03 | ≤0.03 |
| Διαγώνια απόκλιση | 1-2 mm | 1-2 mm |
| Θερμική αγωγιμότητα | ≥ 25W/MK σε θερμοκρασία 300°C | ≥ 25W/MK σε θερμοκρασία 300°C |
| Μέσος συντελεστής θερμικής διαστολής | 10~12 (10−6/°C) | 10~12 (10−6/°C) |
Εφαρμογές

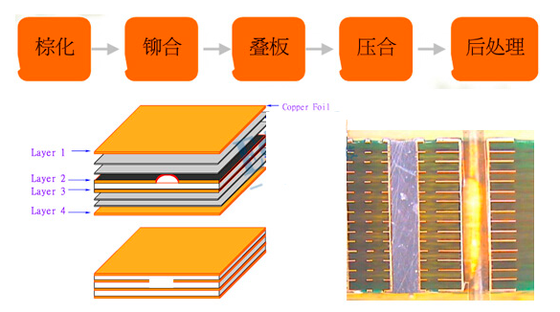

Αυτή η πλάκα από χάλυβα με στρώση PCB είναι επίσης γνωστή ως πλάκα από χάλυβα με στρώση PCB, πλάκα από χάλυβα με πίεση PCB, πλάκα από χάλυβα διαχωρισμού PCB, πλάκα από χάλυβα πίεσης PCB, πλάκες από χάλυβα καθρέφτη PCB,ή για την πίεση PCB από χαλύβδινη πλάκαΕίναι ειδικά σχεδιασμένο για διαδικασίες υψηλής ακρίβειας στρώσης στην κατασκευή πλακών κυκλωμάτων και πλακών με επικάλυψη χαλκού.
